Высокоточный солнечный модуль IV Тестер Технические спецификации

Техническая спецификация испытателя солнечного модуля IV

Применимое оборудование: высокоточный испытатель солнечных модулей IV

1Цель оборудования

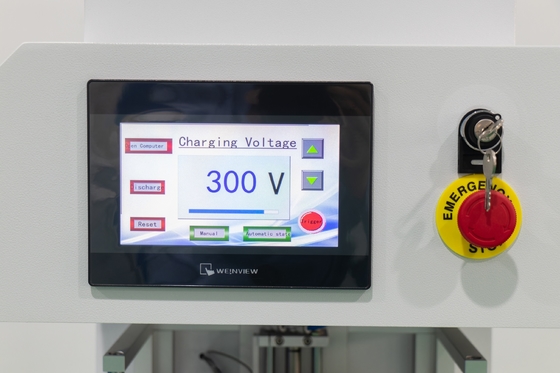

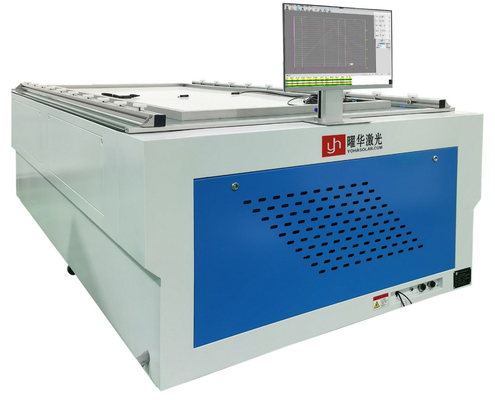

Высокоточный испытатель солнечных модулей IV предназначен для автоматического тестирования и записи результатов электроэффективных параметров монокристаллических и поликристаллических солнечных модулей.Этот IV тестер интегрирует солнечный симулятор источник света и передовой сбор данных для точного измерения IV кривойОн идеально подходит для интеграции в современную производственную линию солнечных панелей, обеспечивая надежную производительность и бесшовную связь с процессами в нижнем русле.

2Основные технические показатели и принципы

2.1 Солнечный симулятор Источник света
Солнечный симулятор, используемый в этом высокоточном солнечном модуле-испытателе IV, отвечает требованиям распределения спектрального излучения IEC60904-9. Ключевые характеристики включают:

• Спектральное совпадение: отвечает требованиям распределения спектрального излучения IEC60904-9

• Общее излучение: 100 мВт/см2

• Диапазон регулировки излучения: 70-120 мВт/см2

• Однородность облучения: ≤ ± 1%

• Нестабильность облучения: ≤ ± 1%

• Продолжительность одного импульса: 10-150 мс (регулируемая)

• Функция подсчета вспышек: функция подсчета вспышек и перезагрузки после замены лампы

• Продолжительность жизни ксеноновой лампы: 200 000 циклов (Германия)

• Направление излучения: вертикальная выбросная линия

2.2 Диапазон измерений
Эффективная область испытания: 2700 × 1600 мм
Эффективный диапазон мощности: 5W ≈ 700W
Измерение напряжения: 0 ‰ 200 В, разрешение: 1 мВ
Измерение тока: 020A, разрешение: 1 mA
Температура окружающей среды: 15-35°C, разрешение: 0,1°C

2.3 Точность измерений
Повторяемость: ≤ ±0,2% (испытано 40 раз непрерывно на одном и том же солнечном модуле)
Ошибка измерения: ≤ ± 1%
Идеально подходит для использования в условиях производства солнечных панелей.

2.4 Метод измерения
Измерение на четырех проводах

2.5 Измеренные параметры
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Интервал измерений
Регулируемое: 5 ≈ 10 секунд

2.7 Сбор данных
I-V и P-V кривые с 8000 точками данных для измерения IV кривой.

2.8 Калибровка условий испытания
Автокомпенсация излучения
Автокомпенсация температуры
Калибровка солнечного симулятора обеспечивает постоянное излучение.

2.9 Измерение температуры
Компенсация и демонстрация
Встроенный бесконтактный инфракрасный датчик

2.10 Результаты испытаний
Голосовая передача результатов

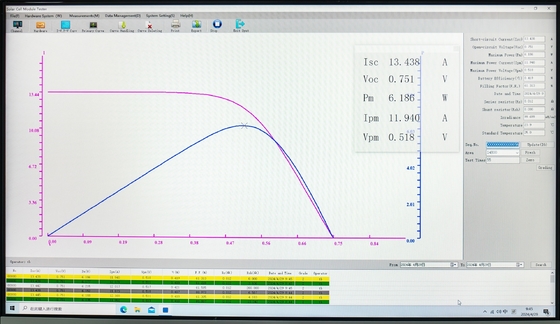

Graphical Display (I-V Curve) поддерживает анализ измерений IV-кривой и отображение времени испытания.

2.11 Функции протокола испытания
Отображение и запись кривой характеристик I-V в режиме реального времени
Параметры испытаний сохранены в указанном файле
Файл может быть определен пользователем в названии

2.12 Обобщение и печать данных
Обобщать данные по любому периоду времени
Вывод в формате Excel
Включает в себя суммарный выход I-V кривой и краткое описание измерений IV кривой.

2.13 Специальные функции программного обеспечения
Коэффициенты компенсации температуры входа
Ввод даты, названия, номера модуля
Автоматическое увеличение серийного номера
Настроенный диапазон для обнаружения дефектного продукта
Централизованное управление параметрами поддерживает оптимизацию линии производства солнечных панелей.

2.14 Рабочее время
Разработан для непрерывной работы более 24 часов

3Конфигурация оборудования для системы IV-тестера

Эта конфигурация испытателей IV, совместимая с производственной линией солнечных панелей, включает:
Описание товара Количество
3.1 Испытательный хост (с электронной нагрузкой) 1 единица
3.2 Источник света (включая оптическую систему) 1 комплект
3.3 Компьютер "все в одном" 1 блок
3.4 Высокоскоростная карта получения данных A/D 1 единица
3.5 Специальное программное обеспечение для измерений 1 комплект
3.6 Испытательные ветви 1 комплект
3.7 Стандартная батарея (для калибровки облучения и испытания однородности) 1 единица
