Машины для испытаний точности IV для солнечных производственных линий ± 0,5% Консистенция 300K Flash Life Авто Temp Компенсация излучения 2400 * 1400

Испытатель солнечной панели IV

Обзор испытателя солнечных модулей

Solar Module Tester - это очень надежное и высокоточное испытательное устройство, предназначенное для солнечных элементов.импортируемая сверхвысокоточная четырехканальная синхронная карта для сбора данныхОн подходит для использования производителями солнечных фотоэлектрических модулей для сортировки и анализа солнечных элементов.

Спецификации

Основные показатели испытаний

• Максимальный размер измеримого модуля: 2400 мм × 1400 мм
• Источник света: Высокоэнергетическая импульсная ксеноновая лампа
• Регулируемый диапазон интенсивности света: 20 ‰ 120 Вт/см2
• Продолжительность жизни ксеноновой лампы: ≥300 000 циклов
• Однородность интенсивности света: ± 2%
• Диапазон измерений и точность:
  • Напряжение: 0~5 В ±0,1%, 0-30 В ±0,1%, 0~60 В ±0,1%

Текущий: 0~2A ±0,1%, 0-20A ±0,1%

• Ошибка измерения: ≤ 2%
• Повторная ошибка измерения: ± 1%

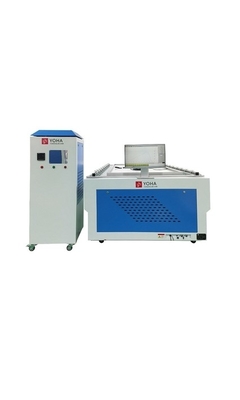

• Стандартная конфигурация системы: Горизонтальная испытательная скамейка + вертикальный шкаф управления + ПК + специальное программное обеспечение для испытаний
• Потребности в электроэнергии: 220В/50Гц/2КВт
• Вес: 200 кг
• Внешние измерения:
  • Пробная скамейка: 1065 × 1230 × 1970 мм
  • Управляющий шкаф: 670 × 610 × 1630 мм

Характеристики продукта

• Измеренные (выставляемые) параметры:

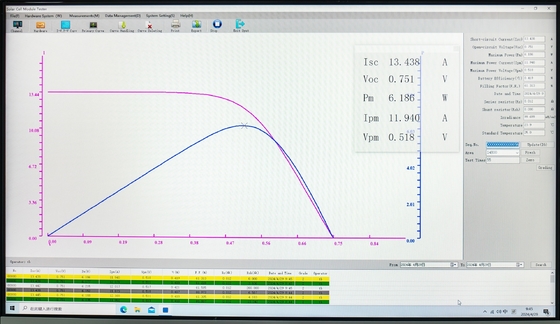

  • Кривая I-V, кривая P-V, ток короткой цепи (Isc), напряжение открытой цепи (Voc), пиковая мощность (Pm), максимальное напряжение точки питания (Vm), максимальное напряжение точки питания (Im), фактор заполнения (FF),Эффективность ячейки (η), Испытательная температура (T).
  • Программное обеспечение также позволяет отображать параметры тока, напряжения и мощности, соответствующие любой точке на кривой с помощью взаимодействия мыши.
• Профессиональное линейное сканирование электронной нагрузки: гарантирует точность измерений и обеспечивает линейную погрешность измерений в пределах ± 2% по всему диапазону измерений.
• Упрощенное проектирование программного обеспечения: Программное обеспечение простое в использовании, при этом необходимо только корректировать соответствующие коэффициенты во время калибровки.
• Источник света: использует популярный на международном уровне импульсный симулятор ксеноновой лампы с параболическим рефлектором для достижения высокой однородности симулируемого солнечного света,избежание отклонений результатов испытаний, связанных с температурой, от симуляторов солнечного света постоянного состояния.
• Импортируемая ксеноновая лампа: обеспечивает спектральную точность источника света и длительный срок службы.
• Механизм измерения клеток: использует синхронный двигатель, уменьшая шум при работе и минимизируя повреждение клеток во время испытаний.
• Функция голосового сообщения: позволяет объявлять соответствующие параметры измерения голосом, повышая эффективность измерений и снижая уровень повреждений.
• Измерение кристаллических кремниевых элементов: использует четырехпроводное соединение для обеспечения точных измерений.
• Полупроводниковый зонд: измеряет температуру испытательной камеры, обеспечивая точные и надежные измерения температуры.
• Краткие интервалы измерений: интервал времени между испытаниями составляет менее 5 секунд, что позволяет проводить быстрые измерения.

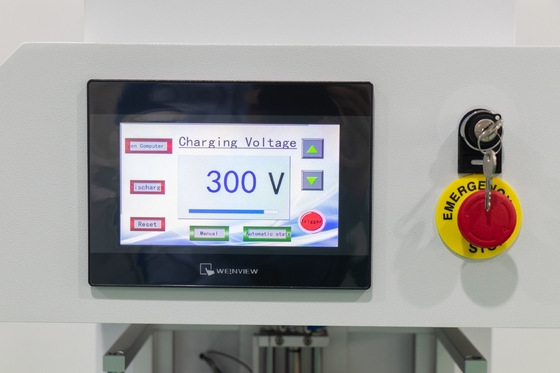

• Интерфейс между человеком и машиной: Интерфейс удобный для пользователя, что делает работу более интуитивной.

Экологические требования к испытателю солнечных модулей

• Площадь испытания должна быть больше 3 × 5 м и высотой не менее 2,5 м.
• Комната должна иметь освещенность менее 100 люкс и должна быть оборудована как отопительным, так и охлаждающим кондиционером, чтобы стабилизировать температуру комнаты около 25°C.
• Электроснабжение должно быть 220В/2КВ, с легким подключением и надежной системой заземления.
• Должно быть достаточно места для помещения для хранения, подключенного к зоне испытания, обеспечивающей одинаковую температуру в испытательных камерах с температурой в испытательной комнате.
• В помещении для испытаний должен быть установлен интерфейс источника сжатого воздуха, давление воздуха должно быть стабильным в пределах 5-8 кг/см2.
