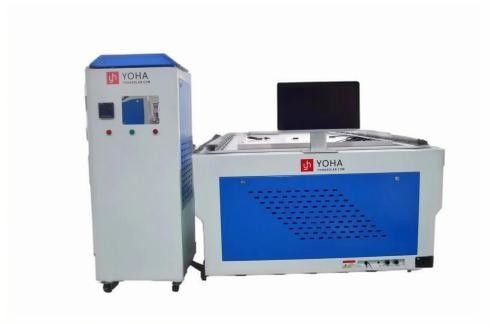

Усовершенствованный солнечный панель IV кривой анализатор Ксенон Флеш источник света 8000 точек данных Автоматизированная регистрация данных 2700 мм * 1600 мм

Солнечный модульIVИспытательТехническая спецификация

1Цель оборудования

Это оборудование предназначено для автоматического тестирования и записи результатов электрических параметров производительности монокристаллических и поликристаллических солнечных модулей.ИВ-тестер, обеспечивает высокую точность, эффективность и надежность в испытаниях модулей.Тестировщик солнечных батарейно также предлагает надежныйIV Измерение кривойвозможностей, что делает его идеальным для современныхЛиния производства солнечных панелейОптимизация.

2Основные технические показатели и принципы

2.1 Симуляционный источник света

• Спектральное совпадение: Соответствует требованиям IEC60904-9 по распределению спектрального излучения.

• Общее излучение: 100 мВт/см2.

• Диапазон регулирования излучения: 70-120 мВт/см2.

• Однородность излучения: ≤ ± 1%.

• Нестабильность излучения: ≤ ± 1%.

• Продолжительность одного импульса: 10 ≈ 150 мс (регулируемый).

• Функция подсчета мигания: функция подсчета и перезагрузки вспышек после замены лампы.

• Продолжительность жизни ксеноновой лампы: 200 000 циклов (Германия).

• Направление облучения: Вертикальные выбросы.

В контекстеИВ-тестерСимуляционный источник света калиброван для обеспечения постоянной интенсивности, критически важной для точнойIV Измерение кривой.

2.2 Диапазон измерений

• Эффективная испытательная зона: 2700 мм × 1600 мм.

• Эффективный диапазон мощности: 5W ≈ 700W.

• Измерение напряжения: 0 ≈ 200 В, разрешение: 1 мВ.

• Текущее измерение: 020A, разрешение: 1 мА.

• Температура окружающей среды: 15°35°C, разрешение: 0,1°C.

Этот диапазон жизненно важен для эффективногоТестировщик солнечных батарей, гарантируя, что все параметры находятся в пределах приемлемых для надежногоИВ-тестеропераций.

2.3 Точность измерений

• Повторяемость: ≤ ±0,2% (испытано 40 раз непрерывно на одном и том же солнечном модуле)
  Формула: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Ошибка измерения: ≤ ± 1%.

Высокая точность измерений является ключом к точномуIV Измерение кривойВ результате, этот инструмент приобретает неоценимуюЛиния производства солнечных панелейокружающей среды.

2.4 Метод измерения

• Измерение на четыре провода.

Этот метод повышает производительность нашихИВ-тестер, гарантируя точную регистрацию даже минимальных изменений.

2.5 Измеренные параметры

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Всестороннее измерение этих параметров имеет важное значение как для высокопроизводительногоТестировщик солнечных батарейи для подробнойIV Измерение кривойанализ.

2.6 Интервал измерений

• Регулируемое: 5 ‰ 10 секунд.

2.7 Сбор данных

• Собирает I-V и P-V кривые с 8000 точками данных, предоставляя подробнуюIV Измерение кривойвыход.

2.8 Калибровка условий испытания

• Автокомпенсация излучения.

• Автокомпенсация температуры.

2.9 Измерение температуры

• Компенсация температуры и дисплей.

• Встроенный бесконтактный инфракрасный датчик.

2.10 Результаты испытаний

• Голосовая передача результатов.

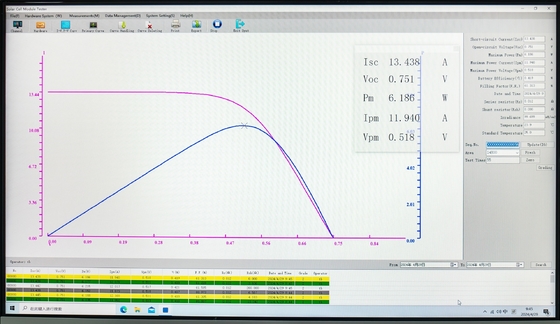

• Графическое отображение (кривая IV) и отображение времени испытания.

Результаты испытаний, полученныеИВ-тестервключать четкиеIV Измерение кривойграфики, которые помогают техникам в быстрой диагностике.

2.11 Функции протокола испытания

• В режиме реального времени отображение и запись кривой характеристик I-V.

• Параметры испытаний сохраняются в определенном файле.

• Имя файла, определенное пользователем.

Эти отчеты особенно полезны для мониторинга эффективности в целом.Линия производства солнечных панелей, обеспечивая последовательность и надежность.

2.12 Обобщение и печать данных

• Обобщить данные по любому периоду времени.

• Вывод в формате Excel, включая вывод кумулятивной кривой IV.

2.13 Специальные функции программного обеспечения

• Ввод коэффициентов компенсации температуры.

• Ввод даты, имени и номера модуля.

• Автоматическое увеличение серийного номера.

• Установите диапазон для обнаружения дефектного продукта.

• Централизованный контроль параметров.

Специальное программное обеспечение улучшает функциональностьТестировщик солнечных батарейпутем интеграции передовыхIV Измерение кривойМодули, облегчающие бесшовную обработку данных наЛиния производства солнечных панелей.

2.14 Рабочее время

• Проектировано для непрерывной работы более 24 часов.

3Конфигурация оборудования

Вышеуказанная конфигурация оборудования обеспечивает эффективную работуИВ-тестери повышает производительностьТестировщик солнечных батарейв условиях высокого спросаЛиния производства солнечных панелейокружающей среды.
