YHMT-A+A+A+ IV Tester Precision Solar Panel Testing для современных фотоэлектрических производственных линий

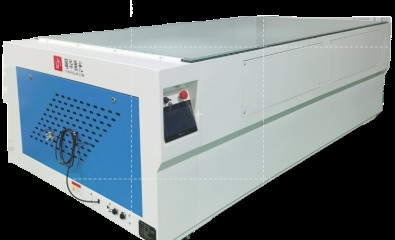

Испытатель солнечного модуля IV

• Модель оборудования:YHMT-A+A+A+
• Цель оборудования:
  Это...ИВ-тестерОн предназначен для автоматического измерения IV-кривой монокристаллических и поликристаллических солнечных модулей.Линия производства солнечных панелей. путем интеграцииИспытания высокой эффективности IVИВ-тестер отвечает высоким требованиям современного фотоэлектрического производства.IV Измерение кривойдля точного анализа.

Основные технические показатели и принципы:
Симуляция источника света
3.1.1 Спектральное совпадение: диапазон IV-тестера соответствует требованиям IEC60904-9 к спектральному распределению излучения (AM1.5).
3.1.2 Общее излучение: 100 мВт/см2.
3.1.3 Диапазон регулировки излучения: от 20 мВт/см2 до 120 мВт/см2
3.1.4 Однородность облучения: ±1%
3.1.5 Излучение Нестабильность: ± 0,5%
3.1.6 Продолжительность одного импульса: 60 мс.
3.1.7 Функция подсчета вспышек: функция подсчета вспышек и перезагрузки после замены.
3.1.8 Продолжительность жизни ксеноновой лампы: 300 000 циклов (Германия).
3.1.9 Направление облучения: вертикальное восходящее излучение.

3.2IV кривая Диапазон измерений:
3.2.1 Эффективная область испытания: 2000 mm × 1200 mm
3.2.2 Эффективный диапазон испытаний: от 5 до 700 Вт (максимальная область питания модуля).
3.2.3 Измерительное напряжение: от 0 до 200 мВ (разрешение 1 мВ).
3.2.4 Измерительный ток: от 0 до 20 мА (разрешение 1 мА).
3.2.5 Температура окружающей среды: от 15 до 35 °C.

3.3Точность измерения:
3.3.1 Несоответствие измерений: ±0,5%
3.3.2 Ошибка измерения: ± 1%

3.4Метод измерения:Измерение на четырех проводах

3.5IV кривая Параметры измерения:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Интервал измерений: 5 секунд

3.7Сбор данных:
Оборудование собирает I-V и P-V кривые с 8000 точками сбора данных с использованием современных технологий.IV Измерение кривойЭта интеграция гарантирует, чтоИВ-тестерподдержкиИспытания высокой эффективности IVи предоставляет точные диагностические данные вЛиния производства солнечных панелей.

3.8Калибровка в условиях испытания:
3.8.1 Автокомпенсация излучения
3.8.2 Автокомпенсация температуры

3.9Измерение температуры:
3.9.1 Компенсация и отображение температуры
3.9.2 Встроенное бесконтактное измерение инфракрасной температуры

3.10Результаты испытаний:
3.10.1 Голосовая отчетность и запрос на результаты испытаний

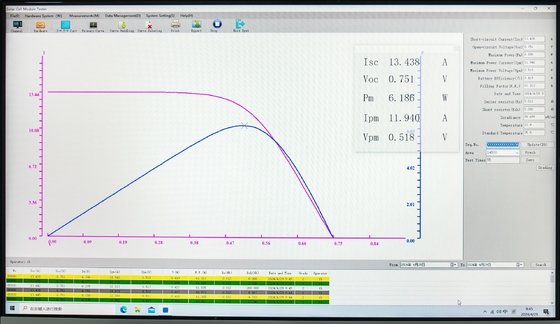

3.10.2 Отображение времени испытания и графических параметров (кривая характеристик I-V)

3.11Отчет о испытаниях:
3.11.1 Текущий рабочий интерфейс отображает и записывает кривую характеристик I-V с помощью интегрированногоIV Измерение кривой.
3.11.2 Основные параметры испытаний всех модулей могут быть сохранены в определенном файле на жестком диске.
3.11.3 Указанный файл может быть назван пользователем.

3.12Резюме и печать данных:
3.12.1 Обобщение данных может быть выполнено на основе установленного периода времени или в любое время.
3.12.2 Печать в формате Excel (включая выпуск кумулятивной кривой характеристик IV).

3.13Специальное программное обеспечение:
3.13.1 Ввод коэффициента компенсации температуры
3.13.2 Ввод даты, имени и номера строк
3.13.3 Автоматическое увеличение исходной точки серийного номера
3.13.4 Установка диапазона параметров дефектного продукта
3.13.5 Централизованное управление параметрами

3.14Рабочее время:Инфузионный тестер может работать непрерывно более 24 часов.

Конфигурация оборудования:
4.1 Испытательный хост (включая электронную нагрузку): 1 единица
4.2 Источник света (включая оптическую систему): 1 комплект
4.3 Компьютер: 1 единица
4.4 Высокоскоростная карта A/D для сбора данных: 1 единица
4.5 Специальное программное обеспечение для измерения IV кривой: 1 комплект
4.6 Стандартный аккумулятор (для калибровки излучения и измерения кривой однородности IV)

Особенности:

Электроснабжение: Мингвэй

Система управления: PLC Siemens

Ксеноновая лампа: немецкий Хайманн

Работа с сенсорным экраном: Weilin

Голосовая передача: Поддерживается
