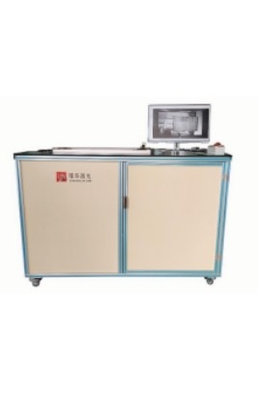

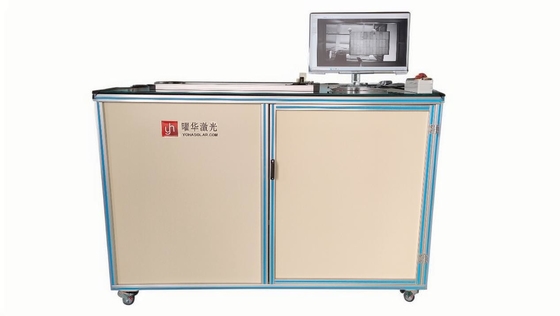

Автоматизированный EL-тестер солнечной панели для испытания дефектов электролюминесценции на производственной линии
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | YOHA |
| Сертификация | CE |
| Номер модели | YHEL-2400 |
| Количество мин заказа | 1 |
| Цена | Contact Us |
| Упаковывая детали | деревянные чехлы |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | Доступно для долгосрочного и краткосрочного поставки |
Свяжитесь со мной для бесплатных образцов и купонов.
Ватсап:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Режим стрельбы | Конфигурации с одной/двойной камерой, оптимизированные для EL Tester | Настраиваемый | Цель/прибыль/время/гамма/контраст |
|---|---|---|---|
| Модули | Монокристаллические/поликристаллические испытания для QA линии производства солнечных панелей | Силовое питание | Регулируемое 0-60В/0-10А |
| Рабочая среда | Работает при температуре от -10 до 40 °C | ||
| Выделить | Электролюминесценционный дефект солнечной панели EL Tester,Тестора солнечной панели на производственной линии,Автоматический испытатель солнечных панелей EL |
||
Характер продукции
Введение
В настоящем документе подробно описаны спецификации и характеристики автоматизированного солнечного панеля EL Tester, важнейшего модуля на любой линии производства солнечных панелей, предназначенного для точного испытания дефектов EL.
Наша система разработана в качестве передового EL-тестера, специально оптимизированного для применения EL-тестера больших панелей, обеспечивающего тщательную проверку солнечных модулей на всех этапах производства.Этот EL Tester эффективно обнаруживает скрытые трещины, фрагменты, неисправная сварка, разрывы сетки и другие критически важные аномалии эффективности - возможности, которые делают его незаменимым для реализации испытаний электролюминесценции.Этот всеобъемлющий процесс обнаружения имеет решающее значение для контроля качества в условиях продажи испытаний электролюминесценции на оживленной производственной линии солнечных панелей.
1Спецификации EL Tester
| Компонент | Описание спецификации |
|---|---|
| 1.1 Темная коробка | • Материал: профиль из алюминиевого сплава с алюминиево-пластиковыми панелями • Конструкция: легкая конструкция для транспортировки/установки EL Tester • Функция: блокировка внешнего света обеспечивает точные результаты испытаний электролюминесценции; отражающие внутренние панели улучшают изображения EL Tester |
| 1.2 Режим стрельбы | Конфигурации с одной/двойной камерой, оптимизированные для рабочих процессов EL Tester в условиях производственной линии солнечных панелей |
| 1.3 Место наблюдения | Критические этапы обнаружения: фазы предварительной и послеварительной ламинации солнечных панелей на производственной линии |
| 1.4 Камеры | • Марки: датчики Sony/Nikon • Охлаждение: двойная внутренняя/внешняя система охлаждения CCD для длительной работы EL Tester • Разрешение: 2,31 Мп с обнаружением трещин 0,5 мм • Приобретение: 1-60s регулируемый, обеспечивающий точность в электролюминесценции испытаний оценки продажи |
| 1.5 Электроснабжение | Регулируемый выход 0-60V/0-10A совместим с требованиями к энергии EL-тестера большого размера панели |
| 1.6 Окружающая среда испытаний | Работает при температуре от -10°C до 40°C, отвечает требованиям установки на линии производства солнечных панелей |
| 1.7 Параметры испытателя EL | • Конфигурируемый: Цель/прибыль/время/гамма/контраст • Модули: Монокристаллические/поликристаллические испытания для производства солнечных панелей |
2Конфигурация EL-тестера
- Шасси × 1
- 8 мм закаленного стекла × 1
- Объект питания × 1
- Компьютер × 1
- Специализированное программное обеспечение × 1
- Камера × 1
- Электрическая контрольная коробка × 1
- Легко интегрируется в любую линию производства солнечных панелей.
3Спецификации производительности
| Параметр производительности | Описание спецификации |
|---|---|
| Уникальная технология | Специализированная технология EL Tester обеспечивает стабильную производительность и повышение эффективности обнаружения преобразования энергии |
| Быстрая скорость тестирования | Оптимизированный рабочий процесс EL Tester обеспечивает быстрое сканирование, критически важное для крупномасштабных операций на производственной линии солнечных панелей |
| Непрерывная работа 24 часа | Устойчивый дизайн EL Tester поддерживает непрерывные требования к продаже испытаний электролюминесценции в условиях производственной линии солнечных панелей |
| Рациональная структура | Конфигурация EL Tester с большим размером панели позволяет упростить установку/обслуживание на всех производственных объектах |
| Оптимальная конфигурация | Синергия компонентов системы максимизирует пропускную способность для обязательств по продаже испытаний электролюминесценции |
| Программируемая панель управления | Удобный для пользователя интерфейс EL Tester позволяет настраивать протоколы тестирования солнечных панелей на производственной линии |
| Двухступенчатое изображение | Образование изображений модуля, обращенного вниз, поддерживает испытания до/после ламинирования с помощью технологии EL Tester с большим размером панели |
| Территория испытания | Диапазон обнаружения 1000×800 мм соответствует полной спецификации модуля производственной линии солнечной панели |

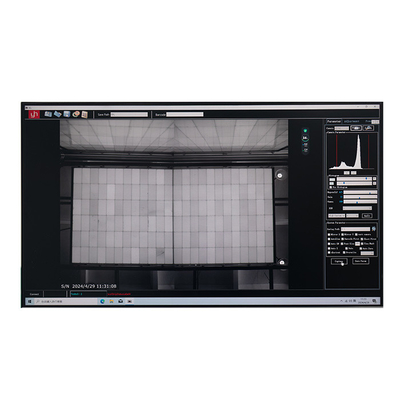

4Специальное программное обеспечение управления
Интуитивно понятный интерфейс для отрасли
Функциональность запроса фото
Автоматическое сканирование штрих-кодов и наименование файлов; интерфейс на китайском языке; управление постоянным током; сканирование, категоризация и сохранение одним щелчком мыши;двойной клик для увеличения изображения для подробного анализа EL Tester
Гибкие критерии дефекта: черные пятна, переломные линии решетки, фрагменты и т.д.; автоматическая статистика типа дефекта и генерация текстовых отчетов для оптимизированных записей EL Defect Testing
5Широкое применение
Подходит для монокристаллических и поликристаллических кремниевых модулей во всех сценариях испытаний на дефекты EL.
6Принцип обнаружения дефектов
Яркость электролюминесценции пропорциональна длине диффузии меньшинства носителей.Дефектные области с меньшей длиной диффузии излучают меньше света, появляясь темнее, таким образом, выявляя дефекты кремниевой пластины, диффузии, гравировки, печати, спекания или других процессов.
7. Ключевые особенности
- Открытая конструкция для максимальной эффективности
- Высокоточный EL-тестер для линии производства солнечных панелей
- Камера высокой четкости с импортными чипами
- Размеры: 1730 × 1150 × 1200 мм
- Вес: 200 кг
