Спецификации:

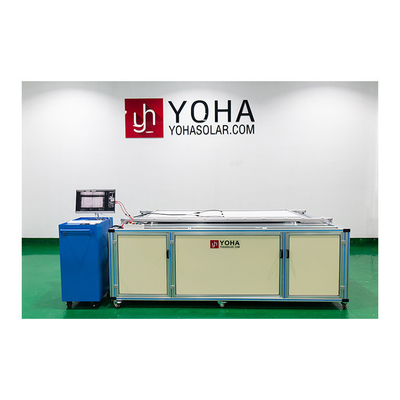

Эта передовая системаEL-тестерРазработанный высококласснымПоставщик интегрированных сортировочных машин ELОн разработан специально для интеграции в линию производства солнечных панелей и отвечает строгим требованиямПродажа испытаний электролюминесценцииПроцессы при условии размещения больших размеров панели какБольшой размер панели.

1Основные характеристики оборудования

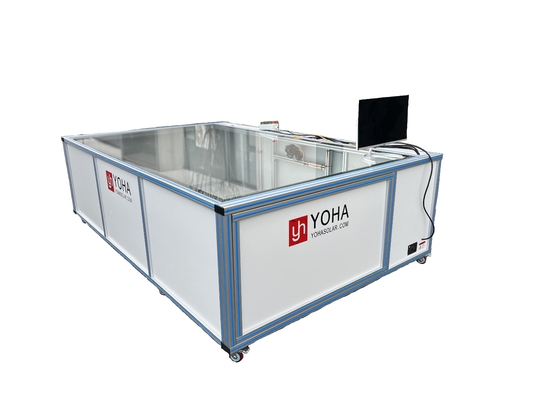

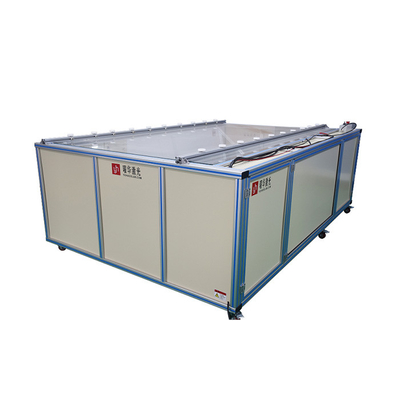

1.1 Тёмный ящик (профиль из алюминиевого сплава, алюминиево-пластиковые панели)
Темная коробка имеет элегантный, упрощенный дизайн и легкую конструкцию, обеспечивающую портативность и простоту установки.который необходим для поддержания точностиEL-тестерво времяПродажа испытаний электролюминесценцииВнутренние стены облицованы отражающими алюминиево-пластиковыми панелями, чтобы повысить качество изображения темной коробки.

1.2 Режим стрельбы
Поддерживает как одно, так и двухкамерные конфигурации для захвата изображений высокого разрешения, критически важных для точностиEL-тестеропераций.

1.3 Место наблюдения

• До ламинирования:Прослеживает солнечные модули перед ламинированием.
• После ламинирования:Захватывает изображения после ламинирования, чтобы обнаружить любые дефекты EL во времяПродажа испытаний электролюминесценции.

1.4 Камера

• Производители датчиков:Sony и Nikon
• Площадь цели CCD:Совпадает с разрешением пикселей
• Тип камеры:СКД с внутренним и внешним охлаждением
• Разрешение пикселей:24 мегапикселя
• Время получения изображения:Регулируется от 1 до 60 секунд
• Способность обнаружения:Способность выявлять трещины, узкие до 0,5 мм

1.5 Режим освещения
Использует зеркальное отражение конфигурации бокового освещения для оптимизации контраста изображенияEL-тестеропераций.

1.6 Силовое питание

• напряжение:Регулируемый от 0 до 60 В
• Текущий:Регулируемый от 0 до 10А

1.7 Пробег испытаний
Работает надежно в диапазоне температуры окружающей среды от -10 до 40 °C.

1.8 Параметры испытания
Включает в себя настройки для цели, увеличения, времени, гамма, контрастности и ширины данных.

2Конфигурация оборудования:

3Спецификации эксплуатации оборудования:

4. Виды обнаруживаемых дефектов

ВEL-тестерпредназначен для выявления различных дефектов во время EL Defect Testing.

• Черные пятна при сварке
• Скрытые черные пятна
• Смешанные уровни тока
• Дефекты процесса аккумулятора
• Типичная холодная паяльница
• Загрязнение сырьевого материала батареи

Эти типы дефектов имеют решающее значение для поддержания стандартов качества при испытаниях электролюминесценции, обеспечивая соответствие каждой панели на производственной линии строгим требованиям.

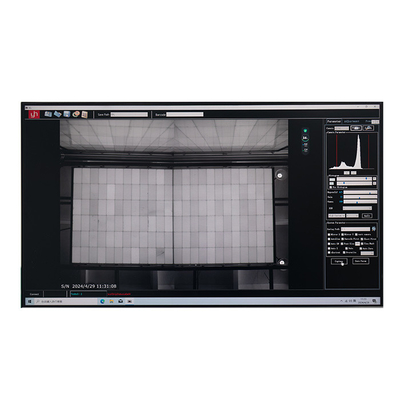

5Специальное программное обеспечение управления

Программное обеспечение управления было разработано специально для промышленного применения.

• Удобный интерфейс, упрощающий работуEL-тестерво время испытания на дефекты EL на производственной линии солнечных панелей.
• Уникальная функция поиска фотографий, которая улучшает процесс получения изображений вАвтоматический испытатель солнечных панелей EL.
• Автоматическое сканирование штрих-кодов с именем файлов на основе данных штрих-кодов,поддерживает интерфейс на китайском языке и облегчает управление источником постоянного тока ˇ идеально подходит для плавного проведения испытаний электролюминесценции.
• гибкие настройки для корректировки критериев дефекта (например, степень и количество черных пятен, разбитых сеток или фрагментов),который автоматически составляет статистику дефектов и генерирует текстовые файлы для ведения учета.

6Широкое применение

Это...EL-тестерявляется универсальным и может использоваться для испытания как монокристаллических, так и поликристаллических кремниевых солнечных модулей.Он предназначен для выполнения надежного EL-испытания дефектов на различных типах панелей на линии производства солнечных панелей., что делает его отличным решением дляБольшой размер панели.

7Принцип обнаружения дефектов

Принцип обнаружения дефектов, используемый в этомАвтоматический испытатель солнечных панелей ELосновывается на яркости электролюминесценции (EL). когда напряжение применяется к солнечной ячейке, она излучает свет, захваченный интегрированным инфракрасным изобразителем. дефектные области,имеющие меньшую длину диффузии носителяЭтот контраст позволяет точно идентифицировать дефекты, такие как те, которые возникают в процессе обработки кремниевых пластин, диффузии, гравировки, печати.,Синтерирование и другие производственные процессы являются фундаментальным аспектом для любой продажи испытаний электролюминесценции.
