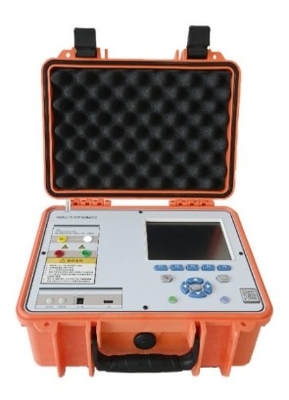

YH-BXIV IV Система испытаний кривой высокоскоростной беспроводной инспекции солнечных модулей

Переносный испытатель солнечных элементов IV

YOHA YH-BXIV

1500В 30Адля испытания строки ячеек

10SБыстрая реакция на результаты сканирования

Переносный IV-тестер (YH-BXIV)

портативный ИВ-тестер - это стандартный тестер мощности на основе струн, который может точно завершить обнаружение мощности и испытание ИВ-кривой для отдельных модулей и струн,стандартная эффективность преобразования мощности в STCКитайская версия системы проста в эксплуатации, портативна и оснащена высокоточным измерителем излучения и датчиком температуры.Его быстрая и точная эффективность испытаний делает его предпочтительной моделью для сторонних испытательных агентств и эксплуатации и обслуживания электростанций.

Портативный ИВ тестер YH-BXIV имеет локализованную конфигурацию с китайским интерфейсом и одним щелчком мыши.с эффективностью послепродажного обслуживания и затратами на обслуживание, значительно превышающими затраты на импортные конфигурации.

YH-BXIV принимает интегрированный дизайн корпуса упаковочной машины, легко управлять с ясными описаниями интерфейса на китайском и английском языках, экспорт данных одним щелчком мыши,и скорость испытания 10 секунд для отдельных модулей/цепочекУстройство имеет встроенную базу данных с несколькими спецификациями фотоэлектрических панелей, что позволяет импортировать их одним щелчком мыши, чтобы уменьшить сложность переключения между различными спецификациями во время тестирования.

Технические характеристики:

• Переносный ИВ-тестер использует беспроводное соединение между основным блоком и зондом, обеспечивая до 100 метров беспроводного диапазона связи, что делает тестирование более удобным.
• Оснащенная запатентованной зондной коробкой и температурной установкой зонды для простой и быстрой установки зонды на солнечные панели.
• Уникальная функция сканирования штрих-кодов для интеллектуальной идентификации компонентов.
• Высокая яркость, видимый солнечным светом цветный ЖК-дисплей с сенсорным экраном и клавиатурой, с богатыми периферийными интерфейсами для исключительного пользовательского опыта.Внутренняя память портативного ИВ-тестера может хранить более 2,000 тестовых форм волн и имеет слот для SD-карты для расширения памяти.
• Использует графическую систему WINCE с многоязычными опциями и удобным для пользователя дизайном меню для легкого освоения функций инструмента.
• Включает программное обеспечение для анализа пользователя, позволяющее пользователям копировать данные, хранящиеся в основном устройстве, на ПК через USB для анализа и печати.
• Поддерживает наружное тестирование характеристик IV при низком освещении и обеспечивает стандартные коррекции состояния STC. При необходимости портативный IV-тестер может предлагать метрологические услуги и выдавать сертификацию.
• Встроенная база данных моделей коррекции модулей солнечных элементов, охватывающая продукты большинства производителей,предоставление ссылок для сравнения конверсии и предоставление полных параметров для пользователей для ручного добавления моделей коррекции испытаний.
• Внутренняя конструкция включает высоковольтное изоляционное питание, обеспечивающее надежную безопасность.с максимальным напряжением открытого контура 1500 В и испытательными возможностями для фотоэлектрических батарей до 30 кВт.
• Автоматическое переключение диапазона с защитой от перенапряжения и перенапряжения, плюс настраиваемая функция непрерывного тестирования.
• Укомплектован большой емкостью, заменяемой литий-ионной батареей для большой мощности испытания.
• Обеспечивает функции мониторинга окружающей среды, включая температуру, температуру солнечной панели и обнаружение излучения, с дополнительной сертификацией по метрологии излучения.
• Измеримые параметры: кривая I-V, кривая P-V, ток короткого замыкания, напряжение открытого замыкания, пиковая мощность, напряжение и ток пиковой точки питания, постоянный ток точек напряжения, коэффициент заполнения,эффективность преобразования, серийное сопротивление, параллельное сопротивление, температура солнечных элементов, температура окружающей среды и излучение.
• The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoringТестер также обеспечивает до 400 точек высокого разрешения тестирования и мониторинга Ethernet, совместимых с протоколом Modbus/tcp, удовлетворяя потребности научных исследований.
• Портативный ИВ-тестер имеет уникальную конструкцию компенсации, которая поддерживает проверку фотоэлектрических элементов на открытом воздухе.подходящий для испытаний производительности фотоэлектрических элементов на открытом воздухе, находящихся на стадии эксперимента.

Преимущества работы:

Рак на солнечной панели может повлиять на всю панель. Однако с помощью IV характеристических испытаний, открытое напряжение и короткое замыкание потерь тока могут быть проанализированы с помощью программного обеспечения,показывают потерю 100,9% и 53,7% соответственно, с заметным изменением кривой потери мощности, которая достигает 67,8% и STC-63,5%.Портативный ИВ-тестер помогает определить, может ли компонент продолжать использоваться.

Испытание конверсии номинальных параметров STC:ИВ-испытание соответствует более чем 95% текущих спецификаций фотоэлектрических элементов, быстро переключается между различными спецификациями,и автоматически рассчитывает текущую эффективность генерации энергии модуля и скорость конверсии, помогая пользователям более точно понять реальные параметры компонентов.

Стандарт соответствия:

• IEC 61215-2005: Кристаллические кремниевые фотоэлектрические модули, установленные на земле
• IEC 61646-2008: стандарты проектирования и квалификации тонкопленочных фотоэлектрических модулей
• CGC/GF003.1:2009: Технические спецификации для фотоэлектрической системы генерации электроэнергии, подключенной к сети, часть 1: Электрическое оборудование
• GB4793.1-2007/IEC 60010-1: Требования безопасности для электрооборудования для испытаний, контроля и лабораторного использования
• IEC 60904-2: 2007 Стандарт требований к солнечным батареям
• IEC 60891-2009: Методы коррекции температуры и излучения для характеристик I-V фотоэлектрических устройств
• IEC 61853-2011: Испытание производительности и энергоносительное качество фотоэлектрических устройств
• Сертификация CE и ROHS
• Проверенный Китайским национальным институтом метрологии, с точностью испытания напряжения и тока более 0,2%, соответствующей и превышающей спецификации продукта.

Спецификации:

• (1) Испытано при температуре 25°C при стандартных условиях испытания
• (2) Преобразование в STC при наиболее точных условиях мощности измеряется при стабильном излучении ≥ 700 Вт/м2, при спектре AM1.5.Испытания на месте должны проводиться в стабильных условиях солнечного света с надежно установленным зондом излучения, чтобы избежать ошибок преобразования, вызванных отклонениями излучения и температуры..
