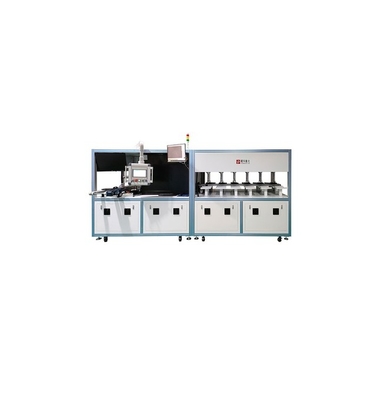

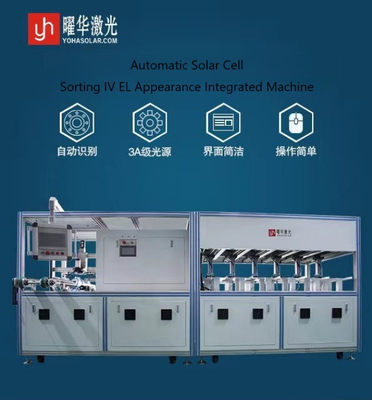

Интегрированная машина для автоматической сортировки IV EL

I. ОIV EL Интегрированная сортировочная машина

• Наименование оборудования: Солнечные батареи EL и мощность автоматической сортировочной машины
  (Это передовое оборудование не толькоIV EL Интегрированная сортировочная машинано также включает в себя новейшие методыIV ИспытанияиEL Испытаниядля автоматической оценки солнечных батарей.)

• Модель: YH-ZDFX-2400 --IV EL Интегрированная сортировочная машина

• Диаграмма размеров установки:

• (См. приведенную схему для подробных спецификаций расположения) система разработана для бесшовной работы на высокопроизводительнойЛиния производства солнечных панелей.)

II. Применимая информация о ячейке

• Поликристаллические и монокристаллические солнечные батареи с размерами от 156 до 220 мм

• Свертывание ≤ 3 мм

• от 2 до 6 путей, 9 путей

• Плоские элементы класса А (с доходностью более 98%)

Это...IV EL Интегрированная сортировочная машинабудут использоваться для испытаний квалифицированных продуктов.

III. Ключевые характеристики и технические параметры

1. Мощность:

   • Фактическая эталонная рабочая скорость: 2200 штук в час

   • Средняя скорость составляет приблизительно 1,6 секунды на штуку

   • Примечание: Это не включает время для сбора и разгрузки солнечных батарей и замены погрузочных поддонов.

2. Скорость разрыва:

   • ≤ 0,05% (Этот параметр относится к повреждению, вызванному самой машиной, за исключением повреждения материала.)

3. Уровень ошибочных суждений:

   • Приблизительно 6% (конкретное соотношение будет определено путем переговоров в зависимости от процесса и стандартов инспекции Стороны A).

   • Расчет: количество клеток А, ошибочно оцененных как B, деленное на количество клеток, выбранных машиной.

4. Уровень ошибок в решении:

   • ≤ 0,3% (Специфическое соотношение будет определено путем переговоров в зависимости от процесса и стандартов инспекции Стороны A).

   • Расчет: Количество пропущенных B-клеток, деленное на количество выбранных машиной.

Таблица технических характеристик

IV. Инспекционные пункты

• Бесконтактная инспекция: предназначены для предотвращения вторичных повреждений во время проверки.

• Специфическая система захвата изображений: Не требуется темная комната, обеспечивая высокое качество изображения.

• Высокая эффективность инспекции: Система может быть встроена в производственную линию для онлайн-инспекции, играя решающую роль вIV Испытания.

• Алгоритм искусственного интеллекта: позволяет автоматически идентифицировать дефекты без вмешательства человека.

• Широкий спектр применения: Подходит для различных типов кремниевых пластин или солнечных элементов, что делает его универсальным вЛиния производства солнечных панелейокружающей среды.

В.IV EL Интегрированная сортировочная машинаСостав

1. Структурная схема:

   • (См. схему конструкции для полного устройства системы.)

2. Материальная коробка:

   • Двухстороннее чередование питания, четыре материальных ящика, два в использовании и два в качестве резервных, чередование в использовании.

3. Система визуальной инспекции:

   • Проприетарная программная система, поддерживающая интегрированныеIV ИспытанияиEL Испытанияфункции.

4. Инструментальный набор для автоматизации инспекции:

   • Высокопроизводительные и точные алгоритмы для различных инспекций классификации; классификации, определяемые заказчиком, и данные о цветных различиях.

5. IV Испытания:



   • Общее излучение: 100 мВт/см2

   • Однородность излучения: ≤ ± 2%

   • Стабильность излучения: ≤ ± 2%

   • Продолжительность одного импульса облучения: 10 мс 60 мс

   • Функция подсчета миганияСчет вспышек с функцией сброса.

   • Продолжительность жизни ксеноновой лампы: 100 000 вспышек

   • Направление облучения: Вертикальные выбросы вниз

   • Диапазон измерений:

     • Эффективная область испытания: 220 мм × 220 мм

     • Эффективный диапазон испытаний: 0,1 Вт ∙ 10 Вт

     • Измерительное напряжение: 1V (разрешение: 1mV, диапазон: 1/16384)

     • Измерительный ток: 10A (разрешение: 1mA, диапазон: 1/16384)

     • Температура окружающей среды: 15°C ∼ 35°C (разрешение: 0,1°C)

   • Точность измерений:

     • Повторяемость: ± 1%

     • Ошибка измерения: 2%

   • Метод измерения:

     • Измерение четырех проводов, контакт пневматического буфера, контакт переднего и заднего зондов.

   • Параметры измерения:

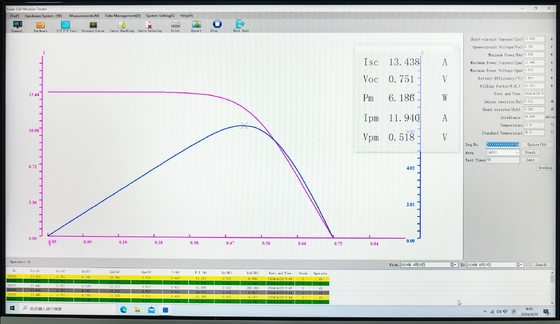

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Интервал измеренийПять секунд.

Эта система инвентарного тестирования выделяется как передовое решение для характеристики солнечных батарей,объединение высокоточной инженерии и промышленной надежности для обеспечения непревзойденной производительности в анализе электрических параметровЕго передовой модуль инвентарного тестирования тщательно разработан для лабораторий и производственных линий, требующих сверхточных, повторяемых результатов в контролируемых условиях.

Интегрированная машина IV EL для сортировки может быть отличным выбором для вашей линии производства солнечных панелей.EL тестирование и сортировка солнечных батарей могут сделать вашу линию производства солнечных панелей более сложной и эффективнойОн также может функционировать как солнечная батарея сортирующая машина, солнечные батареи сортируются в соответствии с IV тестированием и EL тестированием.
